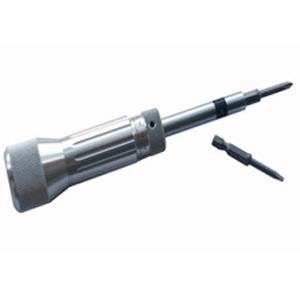

20LTDK空轉式扭力計又名扭力螺絲刀,扭力起子
一、扭力計分類
根據扭力計的顯示方式和工作原理,共分為二大類
1、電子式扭力計
例如：電批扭矩測量儀,瓶蓋扭力測試儀,多功能數字扭矩測量儀,自動機扭力測試儀等電子式扭力計，均有三種單位可自動切換的功能
2、機械式扭力計
例如：空轉式扭力計,針盤式扭力計,扭力扳手,扭力磅等機械原理地扭力計都采用單位 Kgf.cm lb.In N.m，雖然多數扭力計標注一種單位，但不影響測試結果，無論測試儀器標注的哪種扭力單位是都可以相互轉換的
二、 工作原理
機械式扭力計的分類:根據扭力儀器的顯示方式和工作原理,扭力儀器共分為三小類
1. 扭力螺絲刀又名扭力批,扭力起子等, 有針盤式扭力批，可提供保持力功能，有空轉式扭力批，可以定值測試力距功能
根據力的特性,採用負向施加力的動作,當外部施加的扭力達到一個已經設置好的數值且等於內部設定力值時,內部跳檔機構動作,并且能聽到啼嗒的聲響時,表示已達到預設值.
2. 扭力表又名 扭力磅，如常見的東日的ATG/BTG扭矩測量儀。
依據力的反作用性,通過外部對其測力點施加扭矩,帶動儀器內部已經施加了一定負荷的杠桿機構,傳動機械齒輪使表盤上的指針在外部施加的力的作用下進行有規律的轉動,從而顯示出現有的扭矩值
3. 扭力扳手(也稱扭力扳子)
原理與扭力批近似.採用杠桿原理與跳檔機構并用,當外部施加的扭矩大於內部設定的力值時,內部跳檔機構動作且卸力,表示已經達到預設的力值, 同時可以聽到由跳檔產生的聲響.
三、 扭力單位換算
在扭力儀器中常見的扭力單位有公制單位kgf·cm/公斤*厘米、英制單位N·m/牛頓*米、美制單位lbf/英磅力，這三種單位在日常使用中是最為頻繁地。
我司扭力計分為兩大類
一、機械式扭力計
例如：空轉式扭力計,針盤式扭力計,扭力扳手,扭力磅等機械原理地扭力計都采用公制單位kgf·cm/公斤*厘米，雖然只有一種單位，但不影響測試結果，無論測試儀器標注的哪種扭力單位是都可以相互轉換的
二、電子式扭力計
例如：電批扭矩測量儀,瓶蓋扭力測試儀,多功能數字扭矩測量儀,自動機扭力測試儀等電子式扭力計，均有三種單位可自動切換的功能
扭矩單位換算對應表
1kgf·cm =0.0981N·m=0.868lbf
|
單位數值
|
SI 單位
|
重力單位
|
英制單位
|
|
Nm
|
Ncm
|
gf．cm
|
kgf．cm
|
kgf．m
|
ozf．in
|
1bf．in
|
1bf．ft
|
|
1Nm
|
|
100
|
10200
|
10.19
|
0.1019
|
142
|
8.852
|
0.7375
|
|
1gf·cm1
|
0.0000981
|
0.00981
|
|
0.001
|
0.00001
|
0.0139
|
0.00868
|
0.0000723
|
|
kgf．cm
|
0.0981
|
9.81
|
1000
|
|
0.01
|
13.9
|
0.868
|
0.072
|
|
1kgf．m
|
9.8066
|
981
|
100000
|
100
|
|
1390
|
86.8
|
7.233
|
|
11bf．in
|
0.113
|
11.3
|
1150
|
1.152
|
0.0115
|
16
|
|
0.083
|
|
11bf．ft
|
1.355
|
136
|
13800
|
13.83
|
0.138
|
192
|
12
|
|
|
1ozf．in
|
0.00706
|
0.706
|
72
|
0.072
|
0.00072
|
|
0.0625
|
0.00521
|
四、 產品特點
- 只要達到扭力設定值，刻扳手就會自動斷開離合器產生空轉，因此不必擔心過量緊固的發生。
- 通過鎖定結構，可對所設扭力進行鎖定，因此，在操作中可防止扭力發生偏差。
- 使用于精細作業的N1.5，3LTDK型號，設有夾注螺絲頭的筒夾。
- 設定好所需扭力值后，不論是誰都能以相同扭力進行緊固作業。
- 備有套管頭及六角頭等各個種類。
- 可左右兩個方向使用。
- 附屬品各帶一個+-刀頭。
- 配上其它扭力夾具可以對其它機構件進行扭力測試
五 規格參數
| 型號 |
負載范圍 |
最小刻度 |
起子長度 |
| |
kgf.cm |
kgf.cm |
mm |
| 1.5 LTDK |
0.1-1.5 |
0.01 |
96 |
| 3 LTDK |
0.2-3 |
0.02 |
96 |
| 6 LTDK |
0.5-6 |
0.05 |
110 |
| 12 LTDK |
2-12 |
0.1 |
160 |
| 20 LTDK |
4-20 |
0.1 |
160 |
| 30 LTDK |
4-30 |
0.1 |
160 |
| 50 LTDK |
10-50 |
0.25 |
200 |
| 100 LTDK |
20-100 |
0.50 |
235 |
